Un joint de culasse défaillant ne se résume pas à une simple fuite visible sous le capot. Cette pièce assure l’étanchéité entre le bloc moteur et la culasse, sépare les gaz de combustion, l’huile et le liquide de refroidissement, tout en supportant des températures et des pressions considérables. Lorsqu’une surchauffe, une déformation de la culasse ou une erreur de montage perturbe cet équilibre, les conséquences peuvent rapidement dépasser le prix du joint lui-même.
Avant toute réparation, il faut donc distinguer une suspicion d’une panne réellement confirmée. Fumée blanche, perte de liquide, mayonnaise sous le bouchon d’huile, température instable ou ratés d’allumage peuvent orienter le diagnostic, mais aucun de ces signes ne suffit isolément. Les techniques adaptées vont du contrôle de pression à l’analyse des gaz de combustion, puis, si nécessaire, au démontage complet de la culasse. Le choix entre un produit d’étanchéité provisoire et un remplacement durable dépend de l’importance des dommages et de l’état général du moteur.
Comprendre le rôle du joint de culasse et les causes de sa défaillance
Le joint de culasse est intercalé entre la culasse, qui ferme la partie supérieure des cylindres, et le bloc moteur, qui contient les chambres et les circuits internes. Sa conception comporte plusieurs zones d’étanchéité : les passages de gaz autour des cylindres, les conduits d’huile sous pression et les canaux de liquide de refroidissement. Sur certains moteurs modernes, il s’agit d’un joint métallique multicouche composé de fines feuilles d’acier embouties ; sur d’autres, la structure repose sur des matériaux composites ou élastomères renforcés.
Son rôle mécanique est particulièrement exigeant. Dans un moteur essence ou diesel, la pression générée pendant la combustion cherche à s’échapper entre la culasse et le bloc. Le joint doit aussi empêcher le liquide de refroidissement de pénétrer dans les chambres, ce qui provoquerait une combustion irrégulière, et préserver la séparation entre l’huile et le fluide caloporteur. Une fuite minime peut donc évoluer vers une surchauffe, une perte de compression ou une lubrification insuffisante.
Pourquoi une surchauffe endommage-t-elle cette pièce ?
La surchauffe constitue la cause la plus fréquente. Lorsque la pompe à eau, le thermostat, le ventilateur ou le radiateur ne remplit plus correctement sa fonction, la température augmente localement autour de la culasse. La fonte et l’aluminium ne se dilatent pas de la même manière ; cette différence crée des contraintes qui peuvent déformer la surface d’appui. Le joint ne parvient alors plus à compenser les irrégularités et la fuite apparaît.
Un niveau de liquide trop bas, une durite fissurée ou un bouchon de vase d’expansion défectueux peuvent provoquer le même scénario. Un véhicule qui a roulé plusieurs kilomètres avec l’aiguille de température dans la zone rouge risque d’avoir subi des dommages bien plus importants qu’un simple joint brûlé. Il faut alors contrôler la planéité de la culasse, l’état du bloc et l’absence de fissure avant de poser une pièce neuve.
Les signes à observer au quotidien
Une fumée blanche persistante à l’échappement, surtout après la montée en température, peut indiquer que du liquide de refroidissement entre dans un cylindre. Une légère vapeur au démarrage par temps froid est normale, mais elle doit disparaître rapidement. Une odeur sucrée dans les gaz d’échappement renforce la suspicion, car elle correspond souvent à la combustion d’un antigel.
La présence d’une émulsion beige sous le bouchon d’huile est également un signal connu. Elle peut toutefois provenir d’une condensation liée à de petits trajets répétés, notamment en hiver. Il faut donc vérifier l’huile sur la jauge, examiner le vase d’expansion et rechercher une baisse réelle des niveaux. Des ratés d’allumage, un démarrage difficile, une perte de puissance ou des bulles continues dans le vase peuvent compléter le tableau.
Le conducteur fictif Julien a, par exemple, constaté une baisse régulière du liquide sans trace au sol. Le moteur fonctionnait encore correctement, mais un test de gaz dans le vase a révélé une fuite de combustion. Cette détection précoce lui a évité la destruction du catalyseur et une déformation plus sévère de la culasse. Un symptôme isolé alerte, tandis que la combinaison de plusieurs signes justifie un diagnostic méthodique.
Réaliser un diagnostic fiable avant toute réparation du moteur
Un bon diagnostic commence par une observation à froid. Ouvrir le circuit de refroidissement sur un moteur chaud est dangereux, car la pression interne peut projeter du liquide brûlant. Une fois le groupe motopropulseur refroidi, on examine le niveau dans le vase, la couleur du liquide, l’état de l’huile et les traces de suintement autour de la culasse, des durites et du boîtier thermostatique.
Il faut aussi rechercher les pannes qui imitent un joint de culasse. Une fumée blanche peut provenir d’un échangeur refroidi par liquide, d’un injecteur défectueux ou d’une condensation excessive. Une perte de liquide peut être causée par une pompe à eau, un radiateur, une bride ou une durite. Quant à la mayonnaise, elle peut venir d’un trajet quotidien trop court. Remplacer la pièce sans vérifier ces éléments expose à une réparation inutile.
Le test de pression du circuit de refroidissement
Le test de pression s’effectue avec une pompe munie d’un adaptateur correspondant au bouchon du vase d’expansion ou du radiateur. Le circuit est mis à la pression prescrite par le constructeur, sans jamais dépasser cette valeur. Si l’aiguille chute, il faut inspecter les raccords, le radiateur, le boîtier de thermostat et la zone de culasse afin de localiser la fuite.
Ce contrôle met surtout en évidence les fuites externes. Un joint de culasse peut laisser passer des gaz vers le circuit sans perdre beaucoup de liquide à l’extérieur ; dans ce cas, la pression peut évoluer différemment selon que le moteur est froid ou chaud. Le test doit donc être interprété avec les autres mesures, et non comme une preuve unique.
Le test de présence de CO2 et la mesure des compressions
Un testeur chimique placé au-dessus du vase d’expansion recherche les gaz de combustion dans le circuit. Le réactif change de couleur lorsque du dioxyde de carbone traverse le liquide de contrôle. Il est essentiel de suivre la notice, de ne pas aspirer de liquide et de travailler avec un moteur suffisamment chaud pour que les gaz soient représentatifs.
La mesure des compressions, réalisée avec un compressiomètre adapté, compare la pression obtenue dans chaque cylindre. Une valeur nettement inférieure sur un cylindre peut orienter vers une fuite de soupape, un segment usé ou un joint détérioré entre deux cylindres. Le test d’étanchéité, ou leak-down test, va plus loin : de l’air comprimé est injecté dans chaque chambre au point mort haut et l’endroit où s’échappe l’air est observé.
Lire les indices électroniques et visuels
Les codes défaut enregistrés par le calculateur peuvent signaler des ratés d’allumage, une combustion irrégulière ou une température moteur excessive. Un code de raté sur un cylindre précis ne prouve toutefois pas que le joint est en cause. Il faut le rapprocher des données de température, des corrections d’injection et des résultats mécaniques.
La couleur des bougies peut également apporter un indice : une bougie anormalement propre peut avoir été lavée par du liquide de refroidissement. Une caméra endoscopique introduite par le puits de bougie permet parfois d’observer une chambre humide ou des dépôts inhabituels. Lorsque plusieurs méthodes convergent, la décision de réparation devient rationnelle plutôt que fondée sur une simple impression.
Le diagnostic ne doit pas seulement répondre à la question « le joint fuit-il ? ». Il doit aussi déterminer la cause initiale, car poser un joint neuf sur un moteur dont le thermostat est bloqué ou le radiateur colmaté conduit presque inévitablement à une nouvelle panne.
Préparer les outils, le moteur et la sécurité avant l’intervention
La réparation d’un joint de culasse exige une préparation plus rigoureuse qu’une vidange ou un remplacement de bougie. La documentation technique du véhicule est indispensable pour connaître l’ordre de desserrage, le couple de serrage, les angles complémentaires, la position du calage de distribution et les tolérances de planéité. Deux moteurs visuellement proches peuvent utiliser des vis, des épaisseurs de joint et des procédures radicalement différentes.
Le matériel comprend généralement des douilles adaptées, des rallonges, une clé dynamométrique calibrée, des embouts spécifiques, un outil de blocage de distribution et des récipients pour récupérer les fluides. Un grattoir non agressif, une règle de précision et des cales d’épaisseur servent à contrôler les surfaces. Les vis de culasse sont souvent à serrage angulaire et doivent être remplacées, car leur déformation élastique ou permanente ne garantit plus la force de serrage prévue.
Organiser le démontage sans perdre le repérage
Avant de retirer le premier élément, il est utile de photographier le compartiment moteur et d’étiqueter les connecteurs, durites et faisceaux. Les pièces démontées doivent être rangées dans l’ordre, avec leurs fixations associées. Cette méthode paraît simple, mais elle évite les inversions de longueur de vis, les prises mal reconnectées et les durites montées sur le mauvais raccord.
Le calage de distribution demande une attention particulière. Sur un moteur à courroie, une rotation intempestive du vilebrequin ou de l’arbre à cames peut entraîner un contact entre soupapes et pistons. Sur une chaîne, les repères et les tendeurs doivent être maintenus conformément à la procédure constructeur. Le démontage ne doit jamais commencer sans avoir identifié le type de distribution et la position de référence.
Nettoyer sans détériorer les plans de joint
Les anciennes surfaces doivent être débarrassées des résidus, mais l’utilisation d’un disque abrasif monté sur une perceuse est à proscrire. Il peut creuser l’aluminium, arrondir les arêtes ou introduire des particules dans les conduits d’huile. Un outil manuel adapté, utilisé avec une pression maîtrisée, est plus lent mais nettement plus sûr.
Le liquide de refroidissement et l’huile récupérés doivent être stockés dans des récipients fermés puis déposés dans une filière appropriée. Le produit antigel est toxique pour les animaux et polluant pour les sols. Les gants protègent la peau, tandis que les lunettes évitent les projections lors de la vidange et du nettoyage.
Évaluer ses compétences et les limites d’un garage amateur
Une personne expérimentée, disposant d’un espace propre, d’un pont ou d’un moyen de levage sécurisé et de la documentation exacte, peut envisager cette opération. En revanche, une intervention improvisée sur le bord de la route est dangereuse. Le poids de la culasse, l’accès parfois très réduit et la nécessité de contrôler la planéité rendent l’opération physiquement et techniquement exigeante.
Un atelier d’usinage peut vérifier la culasse, remplacer les joints de soupapes et contrôler l’étanchéité des conduits. Cette étape est souvent plus pertinente que l’achat d’outils spécialisés rarement réutilisés. La préparation transforme un démontage complexe en procédure maîtrisée ; l’improvisation transforme une panne en casse moteur.
Utiliser un produit d’étanchéité sans confondre dépannage et réparation durable
Les produits présentés comme réparateurs de joint de culasse sont des solutions de colmatage chimique destinées à certaines fuites limitées. Ils circulent dans le circuit de refroidissement et réagissent avec la chaleur ou les gaz afin de former un dépôt dans une microfissure. Leur efficacité dépend du type de moteur, de la taille de la fuite, de la propreté du circuit et des instructions du fabricant.
Cette méthode peut avoir un intérêt lorsque le véhicule doit être déplacé jusqu’à un atelier, lorsque la fuite est très faible ou lorsque la valeur du véhicule ne justifie pas immédiatement un remplacement complet. Elle ne redresse pas une culasse déformée, ne restaure pas une vis détendue et ne répare pas une fissure importante. Dans certains cas, le produit peut réduire le débit du radiateur ou obstruer un passage étroit du circuit.
Procédure générale et précautions
Le moteur doit être froid avant l’ouverture du circuit. Il faut ensuite vérifier la compatibilité du produit avec le liquide utilisé, retirer si nécessaire une partie de l’ancien fluide et nettoyer le système selon la notice. Certains fabricants recommandent une dilution précise, une dépose du thermostat ou l’utilisation d’eau déminéralisée pendant le traitement ; ces prescriptions varient selon la formulation.
Le produit est ajouté dans la quantité prévue, puis le moteur est mis en température au ralenti ou selon un cycle déterminé. Le chauffage habitacle peut être réglé au maximum afin de favoriser la circulation dans le radiateur intérieur. Il ne faut jamais laisser le véhicule sans surveillance : une montée en température, une durite qui durcit anormalement ou une fuite qui s’aggrave impose l’arrêt immédiat.
Après le traitement, le circuit doit être purgé et contrôlé. Le niveau se vérifie moteur froid, puis après plusieurs cycles thermiques. Une baisse persistante, une fumée blanche ou une température instable montre que le colmatage n’a pas résolu la cause. Continuer à rouler dans ces conditions risque d’endommager les coussinets, le turbocompresseur, le catalyseur ou le filtre à particules.
Quand le démontage devient incontournable
Une perte importante de liquide, deux cylindres voisins présentant une compression faible, une surchauffe répétée ou un mélange visible entre huile et antigel justifient le retrait de la culasse. Il en va de même lorsque le moteur présente un cognement, une forte pression dans les durites dès le démarrage ou une consommation de liquide accompagnée d’une fumée abondante.
Le produit d’étanchéité ne doit pas être présenté comme une alternative équivalente au remplacement. Il peut retarder une immobilisation, mais il ne permet pas de mesurer la planéité, d’examiner les fissures ni de restaurer les surfaces. Pour un véhicule destiné à continuer à parcourir de nombreux kilomètres, la réparation mécanique reste la référence.
Un garage doit également être consulté lorsque le diagnostic est contradictoire. Un mécanicien dispose d’un analyseur de gaz, d’un appareil de contrôle de culasse et parfois d’une caméra endoscopique. Un additif peut colmater une faiblesse ponctuelle, mais seule l’identification de la cause garantit une étanchéité durable.
Après cette décision, la méthode retenue dépend de l’état réel des surfaces et non du seul prix du produit. L’étape suivante consiste à réaliser le remplacement avec un contrôle précis de chaque élément démonté.
Remplacer le joint de culasse et valider le remontage du moteur
Le remplacement commence par la vidange du liquide de refroidissement et de l’huile, puis par la dépose des éléments qui empêchent l’accès à la culasse. Selon le modèle, cela peut inclure l’admission, l’échappement, les injecteurs, les bobines, le couvre-culasse, les conduites de carburant et la distribution. Chaque connecteur doit être repéré et chaque orifice ouvert protégé contre les impuretés.
Les vis de culasse sont desserrées dans l’ordre inverse du serrage préconisé. Cette séquence limite les contraintes et réduit le risque de déformation. Une fois la culasse retirée, l’ancien joint est examiné : une zone brûlée entre deux cylindres, une marque de passage d’eau ou une rupture autour d’un conduit peuvent confirmer le diagnostic, mais l’absence de trace évidente ne dispense pas des contrôles dimensionnels.
Contrôler la culasse et le bloc moteur

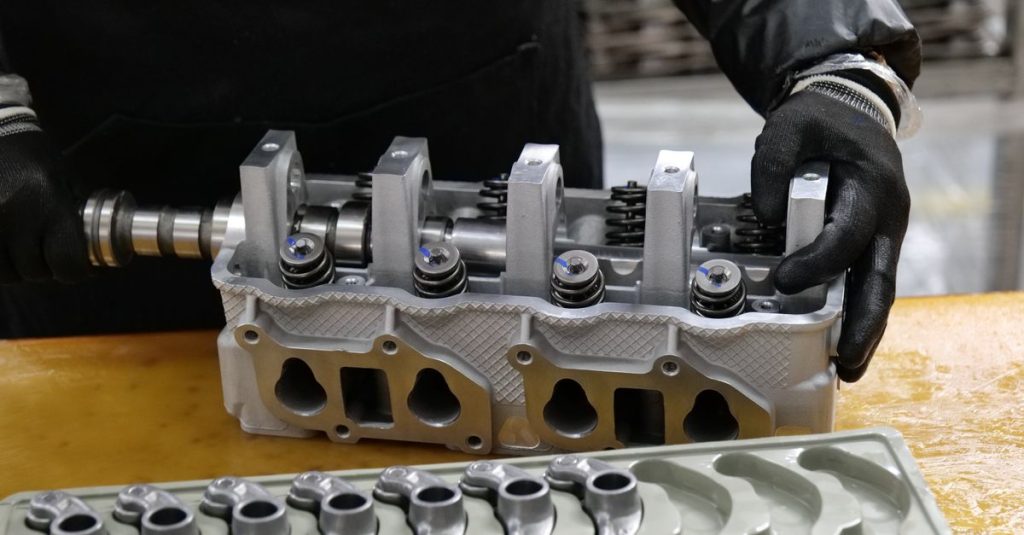

La culasse doit être nettoyée puis vérifiée avec une règle de précision et des cales d’épaisseur, selon les valeurs du constructeur. Une épreuve sous pression peut révéler une fissure invisible à l’œil nu, notamment autour des sièges de soupapes ou des chambres de combustion. Une culasse hors tolérance doit être rectifiée par un professionnel, à condition que l’épaisseur restante et le rapport volumétrique demeurent compatibles.
Le plan du bloc doit lui aussi être inspecté. Une corrosion autour d’un passage de liquide, une rayure profonde ou une déformation peuvent empêcher le nouveau joint de travailler correctement. Les filetages accueillant les vis doivent être propres et secs lorsque la procédure l’exige. L’huile ou le liquide emprisonné au fond d’un trou borgne peut créer une pression hydraulique et fissurer le bloc au serrage.
Poser le joint neuf et serrer avec précision
Le joint neuf se place dans le sens indiqué par les repères « TOP », « OBEN » ou les marques propres au fabricant. Il ne faut ni le retourner ni appliquer une pâte supplémentaire, sauf instruction explicite de la documentation technique. Les pions de centrage doivent être présents et la culasse doit descendre verticalement afin de ne pas déplacer la pièce.
Le serrage s’effectue en plusieurs passes, du couple initial jusqu’aux angles complémentaires. Une clé dynamométrique est nécessaire pour le couple, tandis qu’un rapporteur d’angle garantit la précision des rotations. Les valeurs peuvent différer entre vis lubrifiées et vis sèches ; utiliser une ancienne habitude sur un moteur différent peut provoquer une fuite ou un arrachement de filetage.
La distribution est ensuite recalée avec les outils prévus. Avant le premier démarrage, il faut faire tourner manuellement le vilebrequin de deux tours complets et vérifier que les repères reviennent en position. Cette précaution détecte un mauvais calage ou un contact mécanique avant que le démarreur ne mette le moteur en mouvement à grande vitesse.
Purger, surveiller et entretenir après l’intervention
Le remplissage du circuit s’effectue avec le liquide préconisé, dans la concentration recommandée par le constructeur. La purge élimine les poches d’air qui peuvent provoquer une fausse surchauffe ou empêcher le chauffage habitacle de fonctionner. Le moteur est ensuite porté progressivement à température, avec surveillance de la jauge, du ventilateur, des fuites et de la pression dans les durites.
Après refroidissement complet, les niveaux d’huile et de liquide sont contrôlés. Une vidange rapprochée peut être pertinente si les fluides se sont mélangés avant la réparation. Les premiers trajets doivent rester courts, en vérifiant l’absence de fumée, de ratés et de variations anormales de température. Un second contrôle des niveaux après quelques dizaines de kilomètres permet de repérer une anomalie avant qu’elle ne devienne grave.
La prévention repose ensuite sur un liquide adapté, une huile conforme aux homologations du moteur, des vidanges régulières et le remplacement préventif des composants du refroidissement lorsqu’ils sont usés. Une courroie de distribution correctement tendue, un radiateur propre et un thermostat fonctionnel protègent indirectement le joint. La réussite du remplacement se mesure autant à la qualité du serrage qu’à la disparition de la cause qui a provoqué la panne.
