Par temps froid, un moteur diesel peut mettre à rude épreuve la batterie et le démarreur lorsque son système de préchauffage fonctionne mal. Le boîtier de préchauffage, parfois appelé relais de préchauffage, pilote l’alimentation des bougies afin de porter leur extrémité à une température suffisante pour faciliter l’inflammation du mélange dans les cylindres. Un voyant qui clignote, un démarrage laborieux ou une fumée inhabituelle ne désignent toutefois pas toujours la même panne : la cause peut se trouver dans une bougie, un fusible, un câble, une masse ou le boîtier lui-même.
Avec un multimètre, quelques précautions et une méthode progressive, il devient possible d’effectuer un premier diagnostic électrique sans remplacer des pièces au hasard. La mesure de tension sur le circuit de préchauffage, le contrôle de la bobine interne et la vérification de la continuité des contacts ne répondent pas exactement à la même question. Il faut donc savoir ce que l’on mesure, sur quelles bornes et dans quelles conditions. Les valeurs indiquées restent des repères : la documentation technique du véhicule conserve toujours la priorité.
Comprendre le boîtier de préchauffage avant de le tester
Le boîtier de préchauffage est l’organe qui coordonne la phase précédant le lancement d’un moteur diesel. Sur une architecture ancienne, il ressemble à un relais de puissance commandé par une bobine électromagnétique. Sur un véhicule plus récent, il intègre souvent une électronique capable de moduler le courant, de surveiller la température du moteur et de prolonger le fonctionnement des bougies après le démarrage. Cette phase, appelée postchauffage, réduit les ratés de combustion et les fumées lorsque le bloc est encore froid.
Le principe reste simple à comprendre. Le calculateur ou le circuit de commande active le boîtier, celui-ci ferme un contact de puissance, puis la batterie envoie un courant élevé vers les bougies. Chacune transforme cette énergie électrique en chaleur grâce à sa résistance de préchauffage. Selon la technologie utilisée, la température de la pointe peut atteindre plusieurs centaines de degrés en quelques secondes, tandis que les moteurs diesel modernes adaptent la durée et l’intensité en fonction des conditions réelles.
Rôle du relais, des bougies et du témoin au tableau de bord
Le relais ne chauffe pas directement les cylindres : il distribue l’énergie aux éléments installés dans la culasse. Une défaillance du boîtier peut donc imiter une panne de bougie. Si le relais ne ferme pas son contact, les quatre bougies d’un moteur quatre cylindres peuvent rester parfaitement intactes tout en ne recevant aucune alimentation. À l’inverse, un seul élément coupé peut provoquer un démarrage irrégulier alors que la commande générale fonctionne correctement.
Le voyant en forme de résistance donne une indication, mais il ne constitue pas une preuve absolue. Lorsqu’il s’allume brièvement puis s’éteint, le système suit généralement une stratégie normale. S’il clignote en roulant, reste allumé après le démarrage ou ne s’allume jamais au contact, il faut élargir la recherche au fusible, au capteur de température, au calculateur et aux connexions. Sur certains modèles, ce voyant signale également un défaut de gestion moteur sans que les bougies soient responsables.
Symptômes à interpréter avec méthode
Un démarrage difficile par une température extérieure proche de zéro degré oriente vers le préchauffage, surtout si le démarreur entraîne correctement le vilebrequin. Une fumée blanche au lancement peut traduire du gazole mal brûlé, tandis qu’une fumée bleutée persistante évoque davantage une consommation d’huile. Ces indices doivent être croisés avec la tension de batterie, la vitesse de rotation du démarreur et l’état de l’injection.
Prenons le cas de Nadia, propriétaire d’un utilitaire diesel de douze ans. Le moteur démarrait mal le matin, mais repartait immédiatement après quelques minutes de circulation. Le voyant clignotait de manière irrégulière. Une mesure sur les bougies a d’abord montré qu’une seule était coupée ; le boîtier, lui, délivrait bien la tension. Remplacer uniquement le relais aurait donc été inutile. Un symptôme indique une zone de recherche, il ne désigne pas automatiquement la pièce à changer.
Préparer le contrôle du boîtier avec un multimètre
Un contrôle fiable commence avant même de toucher aux bornes. Garez le véhicule sur une surface plane, serrez le frein de stationnement et laissez le moteur refroidir. Le préchauffage se déclenche souvent lorsque la température du liquide de refroidissement est basse ; une vérification effectuée après un long trajet peut donc produire des résultats différents de ceux observés lors d’un démarrage matinal.
Le multimètre doit être en bon état et ses cordons correctement branchés. Pour une tension continue, la fiche rouge se place généralement sur la borne marquée « V » et la fiche noire sur « COM ». Pour une résistance ou une continuité, le circuit doit être hors tension. Cette règle est essentielle : mesurer une résistance sur un composant encore relié à la batterie peut endommager l’appareil et donner une valeur trompeuse.
Localiser le boîtier et identifier ses connexions
Selon le véhicule, le relais se trouve près de la batterie, sous la boîte à fusibles, à proximité de la culasse ou dans un boîtier électronique du compartiment moteur. Le manuel d’atelier, le schéma électrique et la référence inscrite sur la pièce permettent de l’identifier avec précision. Sur certains modèles, le boîtier possède un gros câble d’alimentation et plusieurs sorties épaisses vers les bougies ; sur d’autres, un connecteur multipolaire regroupe la puissance et la commande.
Les repères 30, 85, 86 et 87 sont fréquents sur les relais classiques. La borne 30 correspond généralement à l’arrivée positive permanente, 87 à la sortie commutée, tandis que 85 et 86 alimentent la bobine de commande. Cette convention n’est pas universelle pour les modules électroniques modernes. Il ne faut donc jamais appliquer une tension sur une borne uniquement parce qu’un numéro ressemble à celui d’un relais standard.
Respecter la sécurité électrique
La sécurité électrique repose sur des gestes simples mais non négociables. Coupez le contact, retirez la clé et éloignez tout objet métallique susceptible de relier accidentellement le positif à la masse. Les câbles de bougies peuvent transporter plusieurs dizaines d’ampères ; un court-circuit peut échauffer rapidement un fil, endommager un fusible ou créer un arc électrique.
Pour les mesures de résistance, débranchez la borne négative de la batterie lorsque la procédure du constructeur le permet, puis attendez quelques minutes afin que les calculateurs cessent leur activité. Portez des lunettes si vous travaillez près de la batterie et évitez de manipuler les connecteurs avec des mains humides. Une batterie plomb-acide peut libérer de l’hydrogène inflammable : aucune flamme, étincelle ou cigarette ne doit se trouver à proximité.
Avant de conclure à une panne, observez les connecteurs. Une broche verdâtre, une cosse desserrée ou une gaine fondue suffit à interrompre l’alimentation. Nadia, dans l’exemple précédent, avait en réalité un sertissage oxydé sur la sortie d’une bougie. La réparation de la connexion a rétabli la tension sans remplacer le module. Un contrôle visuel bien réalisé complète toujours la mesure au multimètre.
Mesurer la bobine et vérifier la continuité du relais
La première mesure concerne la partie commande du relais. Sur un relais électromécanique classique, placez le multimètre en mode ohmmètre, avec un calibre adapté, puis positionnez les sondes sur les bornes de la bobine, souvent 85 et 86. Une bobine fonctionnelle présente une résistance mesurable, fréquemment située autour de 50 à 100 ohms sur certains modèles conventionnels. Cette plage ne doit pas être appliquée aveuglément à tous les véhicules : les modules pilotés électroniquement peuvent afficher une valeur différente ou intégrer des composants supplémentaires.
Interpréter une valeur nulle ou infinie
Si l’écran indique une valeur proche de zéro ohm, la bobine peut être en court-circuit. Si le multimètre affiche « OL », une résistance infinie ou aucune variation, le fil interne est probablement coupé. Une valeur normale ne suffit cependant pas à certifier le bon fonctionnement du relais, car la bobine peut présenter une résistance correcte tout en étant incapable de déplacer correctement son noyau mobile sous charge.
Lorsque le relais est démonté et que son brochage l’autorise, une alimentation de commande adaptée peut provoquer un clic net. Une pile de 9 volts ne convient pas à tous les composants et ne doit être utilisée que si la documentation confirme cette possibilité. Sur un système automobile, la commande peut être polarisée, protégée par une diode ou gérée par une électronique sensible. Dans le doute, mieux vaut mesurer la tension de commande sur le véhicule plutôt que d’alimenter directement le composant.
Contrôler le contact de puissance
Sans alimentation sur la bobine, un relais normalement ouvert doit généralement présenter une absence de continuité entre l’entrée et la sortie de puissance. Une fois activé dans les conditions prévues, le contact doit devenir conducteur. La résistance mesurée entre les bornes de puissance doit rester très faible, souvent inférieure à 0,5 ohm sur un relais en bon état. La résistance des cordons du multimètre doit être déduite : reliez les deux pointes entre elles et notez la valeur affichée avant de mesurer.
Un contact oxydé peut laisser passer une tension à vide tout en s’effondrant dès que les bougies demandent du courant. C’est pourquoi une mesure de tension sans charge doit être complétée par une vérification pendant la phase de préchauffage. Si la batterie fournit 12 volts mais que la sortie du boîtier descend fortement au moment de l’activation, le relais, la connexion ou le câble principal peut présenter une résistance parasite.
Ne pas confondre continuité et capacité à fournir du courant
Le bip sonore du multimètre confirme uniquement qu’un chemin électrique existe avec un courant de test très faible. Il ne prouve pas que le circuit supportera 60 ou 70 ampères. Une piste fissurée peut biper tout en étant incapable de transporter l’intensité nécessaire. De la même manière, une cosse légèrement desserrée peut sembler correcte à l’arrêt puis chauffer pendant le préchauffage.
Pour illustrer ce piège, imaginons Karim et sa berline diesel. Il mesure une continuité parfaite entre la borne d’entrée et la sortie du relais et conclut que tout va bien. Pourtant, la tension aux bougies n’atteint que 7 volts lors du cycle. La cause est une cosse brûlée sur le câble de puissance. La continuité est une étape du diagnostic, jamais son aboutissement.
Tester l’alimentation du circuit de préchauffage sur le véhicule
Après le contrôle hors tension, il faut vérifier le comportement réel du circuit de préchauffage. Rebranchez la batterie si elle avait été isolée, sélectionnez la tension continue sur le multimètre et connectez la sonde noire à une masse fiable, comme la borne négative de la batterie ou un point métallique propre du moteur. La sonde rouge se place ensuite sur l’arrivée positive du boîtier, puis sur sa sortie vers les bougies.
Avant d’activer le contact, la borne d’alimentation permanente doit généralement présenter une tension proche de celle de la batterie. Une batterie au repos peut afficher environ 12,4 à 12,8 volts lorsqu’elle est correctement chargée. Une valeur nettement inférieure doit inciter à contrôler la batterie avant d’accuser le relais. Le courant de préchauffage est important ; une batterie faible peut faire chuter la tension et perturber toute l’interprétation.
Observer la sortie pendant le cycle
Demandez à une autre personne de mettre le contact sans lancer le moteur, ou utilisez une procédure permettant d’observer le multimètre depuis une position sûre. La tension doit apparaître sur la sortie du boîtier pendant la durée prévue par le constructeur. Cette durée varie selon la température, le type de moteur et la stratégie électronique ; une période de quelques secondes est courante, mais elle peut être plus longue par grand froid ou se prolonger après le démarrage.
Une sortie constamment à zéro alors que l’entrée reçoit bien la tension indique un problème de commande, de relais, de fusible ou de module. Une sortie présente en permanence peut traduire un contact collé, une commande bloquée ou une défaillance électronique. Dans ce cas, les bougies peuvent surchauffer et leur durée de vie se réduire. Il ne faut pas maintenir artificiellement le circuit sous tension pour « essayer » le démarrage.
La chute de tension constitue une mesure particulièrement instructive. Placez une sonde de part et d’autre du contact de puissance pendant son activation. Une faible différence indique que le contact conduit correctement ; une différence élevée révèle une résistance excessive dans le relais ou la connexion. Cette technique est plus pertinente qu’un simple test à vide, car elle observe le composant lorsque le courant circule réellement.
Contrôler séparément les bougies
Un boîtier qui délivre une tension correcte peut alimenter une bougie défectueuse. Pour mesurer la résistance de préchauffage, débranchez la rampe ou le connecteur de chaque élément, puis placez le multimètre en ohmmètre entre la borne de la bougie et la masse moteur. Les valeurs sont souvent faibles, parfois inférieures à 2 ohms, ce qui exige de tenir compte de la résistance propre aux cordons. Une bougie coupée affiche une résistance infinie ; une valeur anormalement élevée indique également une montée en température insuffisante.
La mesure doit être répétée sur chaque cylindre, car une seule bougie hors service peut expliquer un fonctionnement irrégulier à froid. Sur des systèmes à tension variable, certaines bougies rapides possèdent une résistance différente des modèles classiques. La référence exacte et la fiche technique du moteur sont donc indispensables. Le contrôle du boîtier et celui des bougies doivent être menés séparément pour éviter un mauvais diagnostic.
Interpréter les résultats et corriger la panne sans erreur
Un diagnostic efficace consiste à comparer les mesures entre elles plutôt qu’à retenir un chiffre isolé. Une alimentation absente à l’entrée du module oriente vers la batterie, le fusible ou le câble principal. Une alimentation présente à l’entrée mais absente à la sortie pendant la commande cible le boîtier ou son circuit de pilotage. Une tension correcte sur la sortie mais une bougie sans résistance mesurable désigne plutôt l’élément chauffant.
Relier les symptômes aux mesures

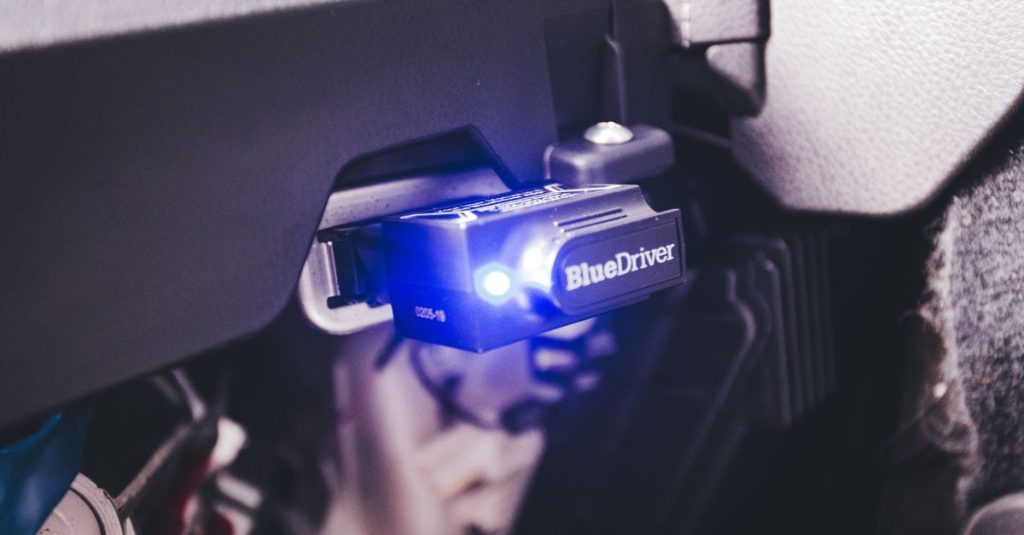

Lorsque le voyant ne s’allume pas, commencez par rechercher la tension d’alimentation du boîtier et l’état du fusible. Le témoin lui-même, le calculateur ou le réseau de communication peut également être en cause. Lorsque le voyant reste allumé ou clignote, lisez les codes défaut avec un outil de diagnostic compatible : certaines anomalies concernent la commande de préchauffage, d’autres la pression de carburant ou un capteur moteur.
Un relais qui claque rapidement peut recevoir une tension de commande instable. La batterie déchargée, une masse oxydée ou une bobine endommagée sont des causes fréquentes. Le claquement répété provoque des arcs sur les contacts et peut accélérer leur usure. Mesurez la tension directement aux bornes de commande pendant le bruit : si elle fluctue fortement, recherchez d’abord un problème d’alimentation ou de masse.
Une fumée blanche au démarrage accompagnée de bougies correctes doit pousser l’analyse vers l’injection, la compression et la température du liquide de refroidissement. Remplacer le relais dans cette situation ne résoudra rien. À l’inverse, une chute de tension nette sur le contact de puissance, combinée à une alimentation correcte des commandes, justifie le remplacement du module ou la remise en état de sa connexion.
Choisir et installer la bonne pièce
Le remplacement doit respecter la référence du véhicule, le nombre de sorties, la tension de commande et l’intensité admissible. Un relais prévu pour une faible charge ne peut pas remplacer un boîtier destiné à plusieurs bougies consommant une forte intensité. Les modèles d’origine ou de qualité équivalente offrent généralement une meilleure compatibilité avec les stratégies de postchauffage et les protections thermiques.
Avant de monter la pièce neuve, nettoyez les points de masse et inspectez le câble positif. Une connexion mal serrée peut détruire rapidement un relais neuf par échauffement. Après installation, effacez les défauts mémorisés si nécessaire, effectuez un démarrage à froid et vérifiez que le voyant s’éteint normalement. Contrôlez également l’absence de chaleur excessive sur le connecteur après quelques cycles.
Quand arrêter le diagnostic soi-même
Les véhicules récents utilisent parfois un module piloté par le réseau multiplexé, avec une commande en signal pulsé plutôt qu’un simple contact 12 volts. Une mesure directe au mauvais endroit peut court-circuiter une sortie électronique ou générer une interprétation erronée. La présence d’un câblage fondu, d’une odeur de plastique brûlé, d’un fusible qui saute ou d’une batterie qui chauffe impose l’arrêt immédiat des essais.
Un professionnel dispose d’une pince ampèremétrique, d’un oscilloscope et des schémas constructeur nécessaires pour observer le courant réel de chaque voie. Cette expertise devient particulièrement utile lorsque le préchauffage semble fonctionner mais que le démarrage reste difficile, car il faut alors examiner la compression, la pression de rail, les injecteurs et la synchronisation moteur. La meilleure réparation est celle qui s’appuie sur une mesure cohérente, pas sur une succession de remplacements.
Pour le propriétaire qui souhaite intervenir, la méthode la plus sûre reste progressive : identifier le boîtier, vérifier l’état visuel, mesurer l’alimentation, contrôler la commande, tester la continuité, puis examiner chaque bougie. Cette démarche limite les dépenses inutiles et protège les composants sensibles. Elle transforme un simple symptôme hivernal en véritable diagnostic électrique raisonné.
